• Fecha: 2011
• Estado: finalizado
• Localidad: Tánger, Marruecos

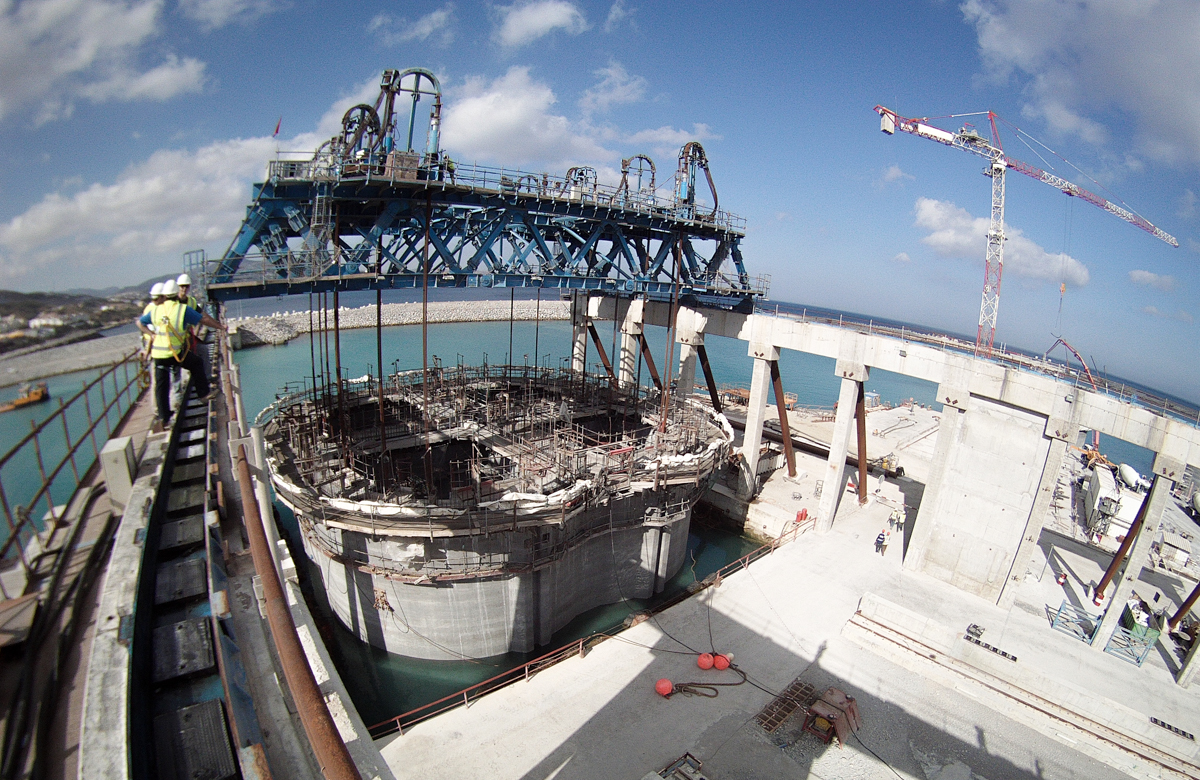

Estructura diseñada para realizar el izado y lanzamiento de 106 cajones de hormigón armado de 28 x 28 m de dimensiones en planta, 12,5 m de altura y 3.400 T de peso.

El puente grúa está formado por cuatro celosías tipo Warren de 4,10 m de intereje entre cordones superior e inferior, y 6 m de separación en planta entre ejes de celosías.

Los cordones tienen sección armada doble T de 0,70 m de canto, mientras que las diagonales se encuentran formadas por perfiles simples (HEB-300) o compuestos (2UPN-400 + placas de espesor 20 mm). Las cuatro celosías quedan vinculadas entre sí mediante 4 planos inclinados de arriostramiento.

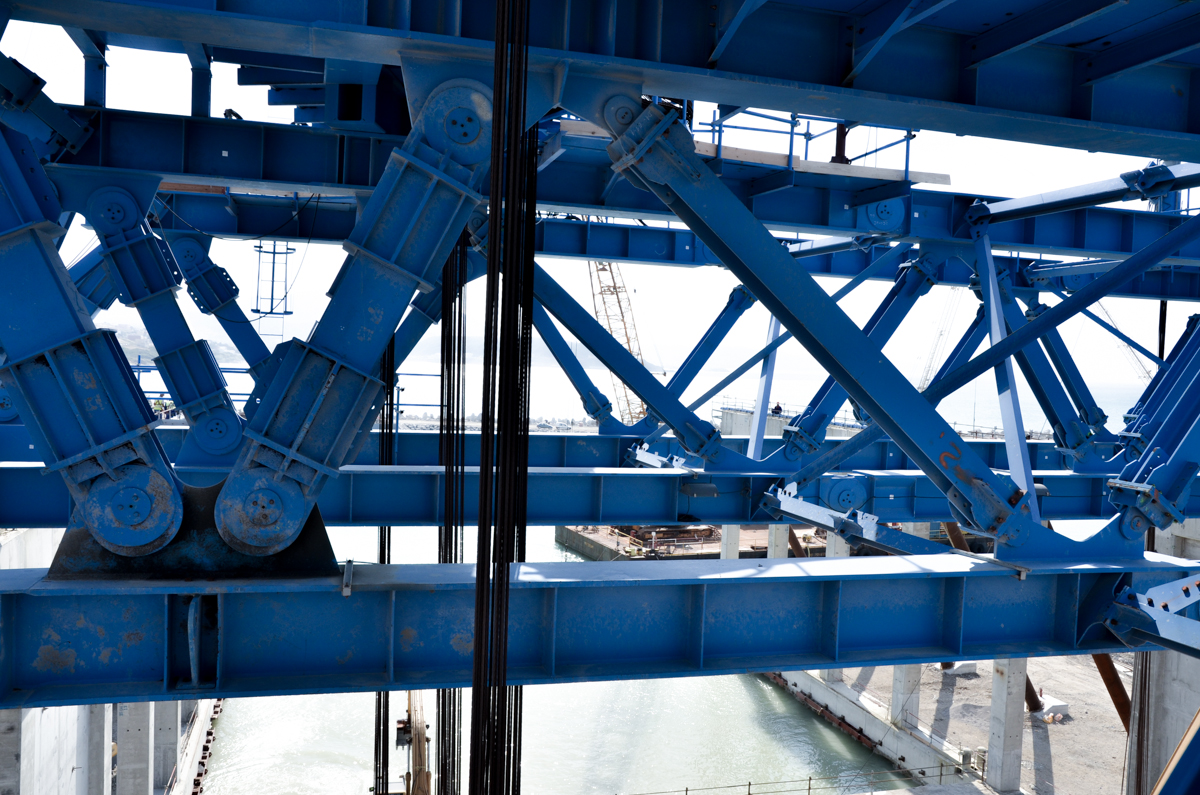

El montaje de la estructura tiene el condicionante de no emplear uniones soldadas ni atornilladas, de manera que todas ellas se realizan mediante bulones. Este aspecto, unido a las limitaciones de las dimensiones durante el transporte, implica una configuración de uniones bulonadas de forma que ningún conjunto transportado al lugar de montaje sobrepase las dimensiones de 14 m x 2,40 m.

Se realiza el izado de cada cajón mediante 16 unidades hidráulicas de izado de 3.300 kN de capacidad unitaria.

El lanzamiento se materializa mediante cuatro patines de deslizamiento por carril de 4.250 kN de capacidad unitaria.
